Электрооборудование

Обогрев емкостей/резервуаров

Обогрев: защита от замерзания и поддержание температуры процесса резервуаров, цистерн и емкостей.

В нефтедобывающей и нефтехимической промышленности в резервуарах при низких температурах вязкость нефти и жидкостей возрастает, что приводит к затвердиванию (загустению) продукта и выпадению твердых фракций.

В пищевой промышленности актуальна задача подогрева резервуаров для поддержания температуры жидких продуктов, таких как пальмовое масло и т.д.

Предлагаемые нашей компанией  системы обогрева резервуаров, цистерн, емкостей с сырой нефтью, дизельным топливом и другими жидкостями обеспечат поддержание требуемой температуры процесса и исключат негативные последствия снижения температуры.

Заполните опросный лист на обогрев резервуаров и наши специалисты помогут выбрать оптимальное решение с учетом всех необходимых условий задачи обогрева. Квалифицированное проектирование системы обогрева резервуаров позволит избежать лишних затрат на закупку оборудования, монтаж и обслуживание системы обогрева, и обеспечит надежную работу системы на долгие годы.

Предлагаемые нашей компанией  системы обогрева и поддержания температуры резервуаров, цистерн емкостей:

- Кабельный обогрев резервуаров
- Обогрев резервуаров нагревательными панелями

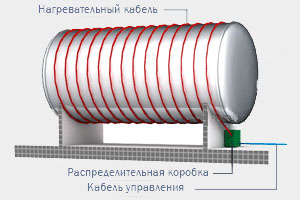

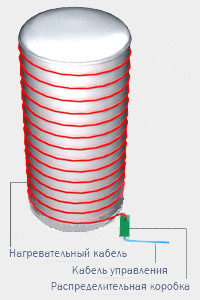

Кабельный обогрев резервуаров, цистерн емкостей

Для кабельного обогрева резервуаров в промышленности наша компания  предлагает саморегулирующиеся или резистивные нагревательные кабели Thermon.



Отличия резистивных и саморегулирующихся кабелей

В резистивном кабеле выделение тепла происходит за счет омических потерь в нагревательной жиле кабеля. Кабель, помимо нагревательной, может содержать токопроводящую жилу, что упрощает схему его подключения. Тепловая мощность резистивных кабелей практически не зависит от температуры. Для обеспечения длительной и надежной работы кабелей этих типов важно соблюдать расчетные условия теплоотдачи, чтобы не вызвать перегрева.

Саморегулирующийся кабель также имеет две параллельные токопроводящие  жилы, промежуток между которыми заполнен специальным полупроводниковым  составом, изменяющим свое сопротивление в зависимости от температуры. Этим  обеспечивает саморегулирование тепловой мощности кабеля. Благодаря эффекту  саморегулирования нагревательный кабель выделяет тем больше тепла, чем ниже  температура резервуара, при повышении температуры его тепловыделение  уменьшается. Таким образом, он сберегает электроэнергию и никогда не  перегорает, даже при самопересечении. Свойство саморегулирования позволяет  создавать безопасные системы обогрева резервуаров.







 Состав системы кабельного обогрева резервуаров:
1. Нагревательные кабели и аксессуары для их крепления на резервуарах.
2. Распределительные коробки и крепежные элементы.
3. Система управления: шкафы управления, терморегуляторы, пускорегулирующая и защитная аппаратура.

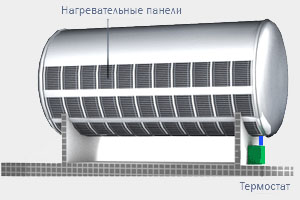

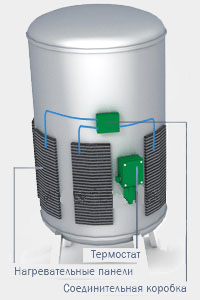

Обогрев резервуаров, цистерн, емкостей нагревательными панелями

Панель обогрева – это специализированный продукт, изначально предназначенный для электрообогрева резервуаров и ёмкостей. В отличие от традиционных кабельных систем обогрева резервуаров и емкостей, нагревательные панели благодаря своей конструкции обеспечивают оптимальный обогрев и обладают следующими преимуществами:

1. Максимальная площадь контакта панели и обогреваемой поверхности, позволяющая увеличить эффективность системы обогрева. В отличие от кабельных систем обогрева, нагревательная панель, благодаря своей конструкции, имеет надёжный 100% контакт с обогреваемой поверхностью, что исключает перегрев панели и увеличивает срок службы и повышает эффективность передачи тепла на резервуары.

2. Простой монтаж путем приклеивания на силиконовый клей к резервуару. Панель не требует специальных конструкций (натяжных лент, зажимов и т.д.) для монтажа, приклеивается непосредственно к стенке обогреваемого резервуара – таким образом поверхность резервуара освобождается от громоздких установочных конструкций для прокладки кабеля по всей его поверхности.

3. Гораздо меньшая площадь, занимаемая системой обогрева на резервуаре. Нагревательные панели имеют достаточно высокую удельную мощность по сравнению с кабелями, что позволяет существенно уменьшить размеры системы обогрева и компактно разместить их в нижней части резервуара, а не обматывать резервуар кабелем целиком.

4. Благодаря возможности компактного размещения, панели, как правило, размещаются ниже минимально возможного уровня продукта и греют именно продукт, а не пустое пространство резервуара. Легкая диагностика возможных неисправностей, ввиду того, что точно известно месторасположение панелей под изоляцией. В силу компактного расположения панелей упрощается их диагностика. Определить же место повреждения и нахождения кабеля на резервуаре под теплоизоляцией затруднительно. Панель легко поменять, а для замены кабеля – придется снимать изоляцию со всего резервуара.

5. Высокая надежность, т.к. нагревательный элемент имеет ячеистую структуру и генерирует мощность равномерно по всей поверхности панели. Даже в случае механического повреждения части греющей панели, она сохраняет работоспособность – кабель же в этом случае полностью выходит из строя.

6. Встроенный ограничитель температуры в каждой панели обеспечит комфортные температурные режимы, как для продукта в резервуаре, так и для нагревательной панели. Что позволяет защитить панель и продукт от перегрева защитить от перегрева. И обеспечивает индивидуальную чувствительность к температурным режимам каждой панели обогрева, а не только системы в целом

7. Отсутствуют пусковые токи, существенно увеличивающие стоимость питающей сети для кабельных систем обогрева.



Для обогрева резервуаров нагревательными панелями наша компания предлагает:

Панель обогрева RT FlexPanel металлических емкостей и резервуаров.
Панель обогрева RTF FlexPanel емкостей и резервуаров из стекловолокна, пластика или металла, которые содержат вязкие или температуро-чувствительные жидкости.
Модуль обогрева HT бункеров – высокопроизводительный обогреватель, предназначенный для работы на поверхностях, подверженных вибрации.

Возможно помимо электрообогрева использовать парообогрев. Панель обогрева/охлаждения ёмкостей HeetSheet включающая панель из нержавеющей стали с ячеистой структурой и незатвердевающую теплопроводную смесь, обеспечивает предсказуемый и надежный обогрев или охлаждение содержимого резервуара или емкости. Но использование парообогрева экономически оправдано в том случае, если существует технологический пар, который можно использовать для целей обогрева. Иначе, производство пара для целей обогрева обойдется гораздо дороже систем электрообогрева.
